TETRIS

Carla Deltreggia

Matheus Drumond

Scheilla Exupéry

previ matheus.png

tetris

Um novo sistema estrutural, ainda em concreto armado, melhora a flexibilidade do projeto estudado. O grid de pilares e vigas possibilitou oito diferentes formas de ocupação, todas com a divisão em faixas de serviços e servida, e com dois pátios internos de escala e posição variáveis que resolvem internamente ventilação e iluminação das unidades. A flexibilidade também é incentivada pelo sistema de vedações e esquadrias leves, facilmente substituíveis ou intercambiáveis, e pelo uso de divisórias internas que funcionam como armazenamento. O terraço no segundo pavimento, entregue livre, permite futura expansão. O sistema permite várias possibilidades de implantação.

matheus previ.png

p7


praça central

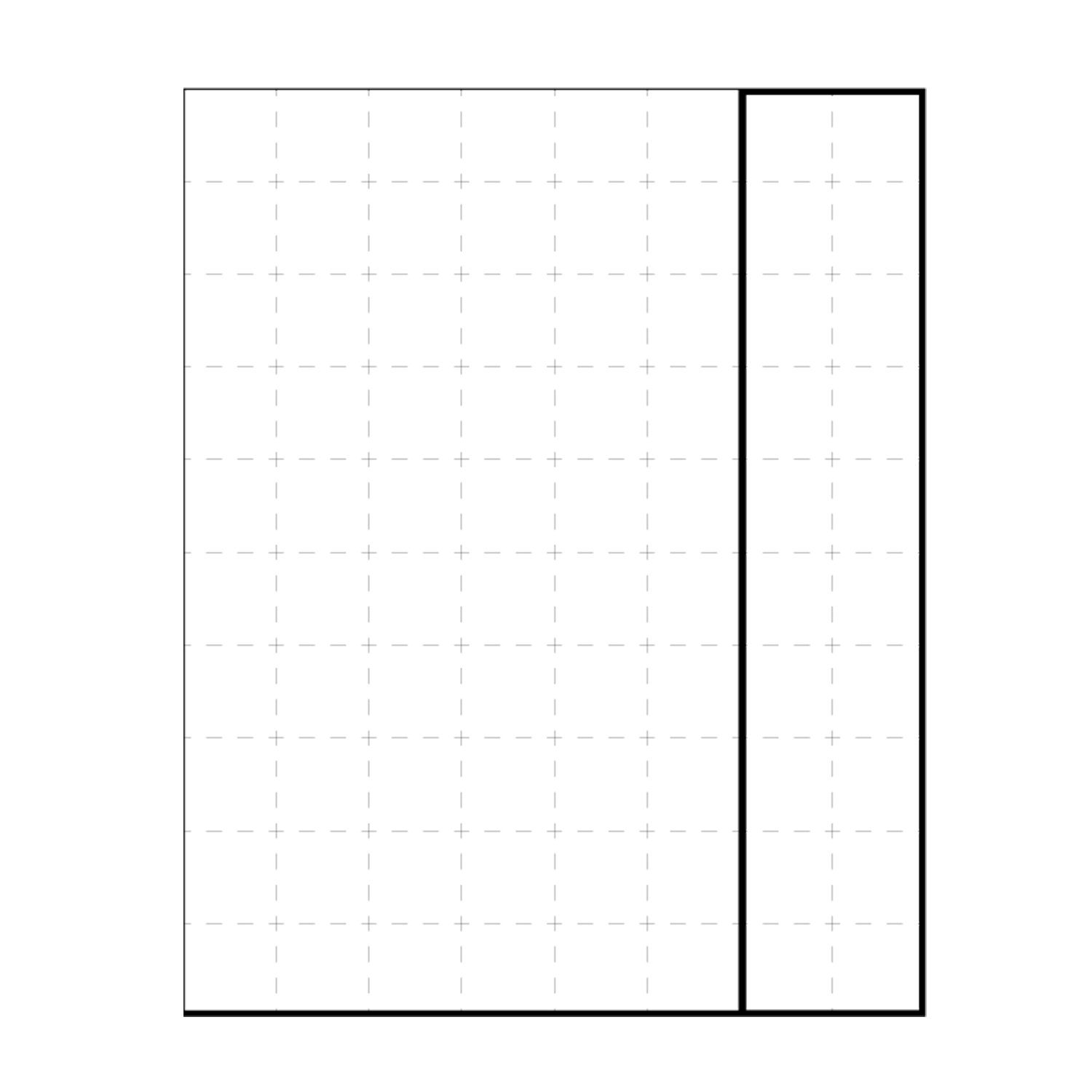

terreno 10 x 8 m

grid 1 x 1 m


alvenaria estrutural e pilares

20 cm


vigas 20 x 30 cm

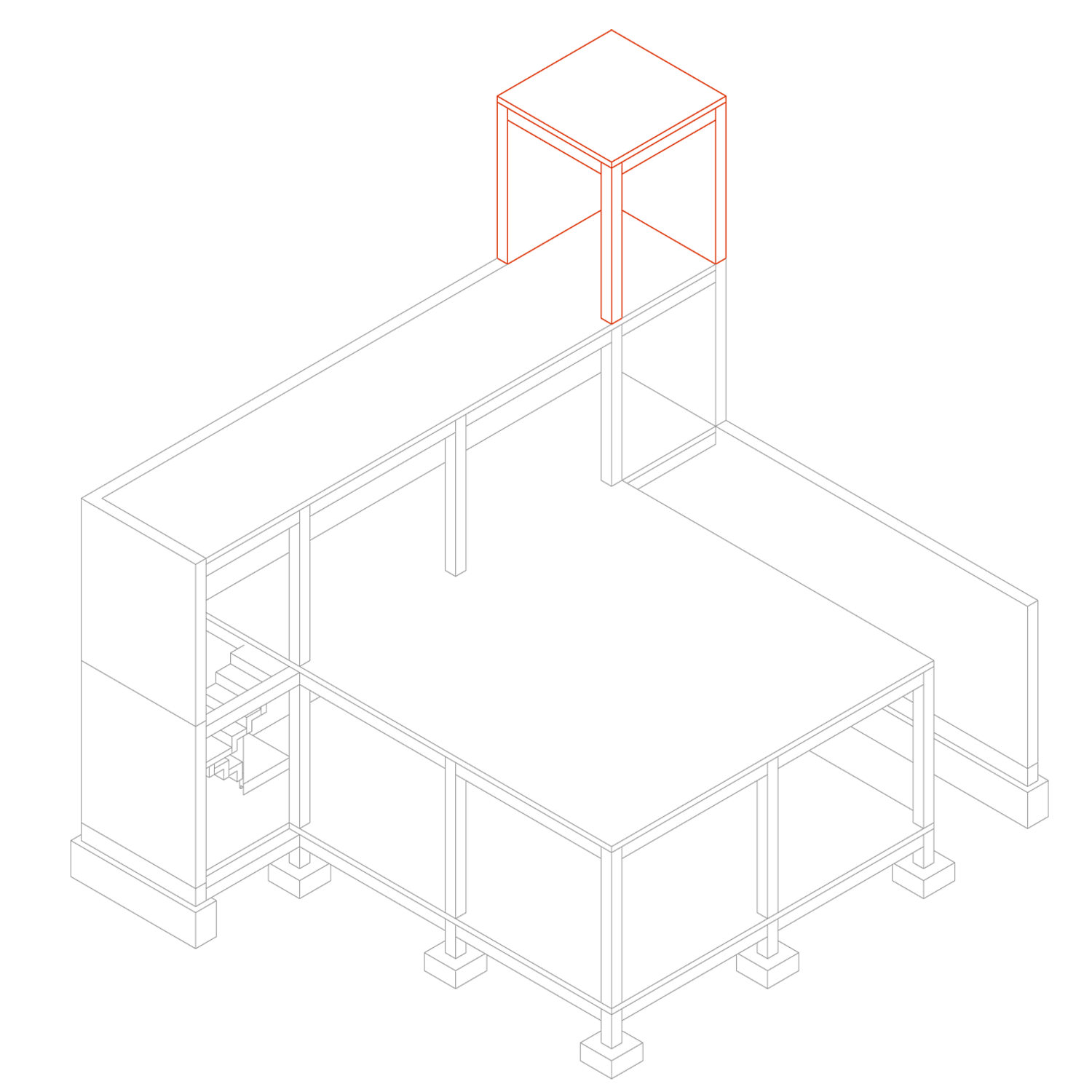

esquema estrutural


possibilidades de ocupação do terreno

possibilidades de implantação

conformação das volumetrias

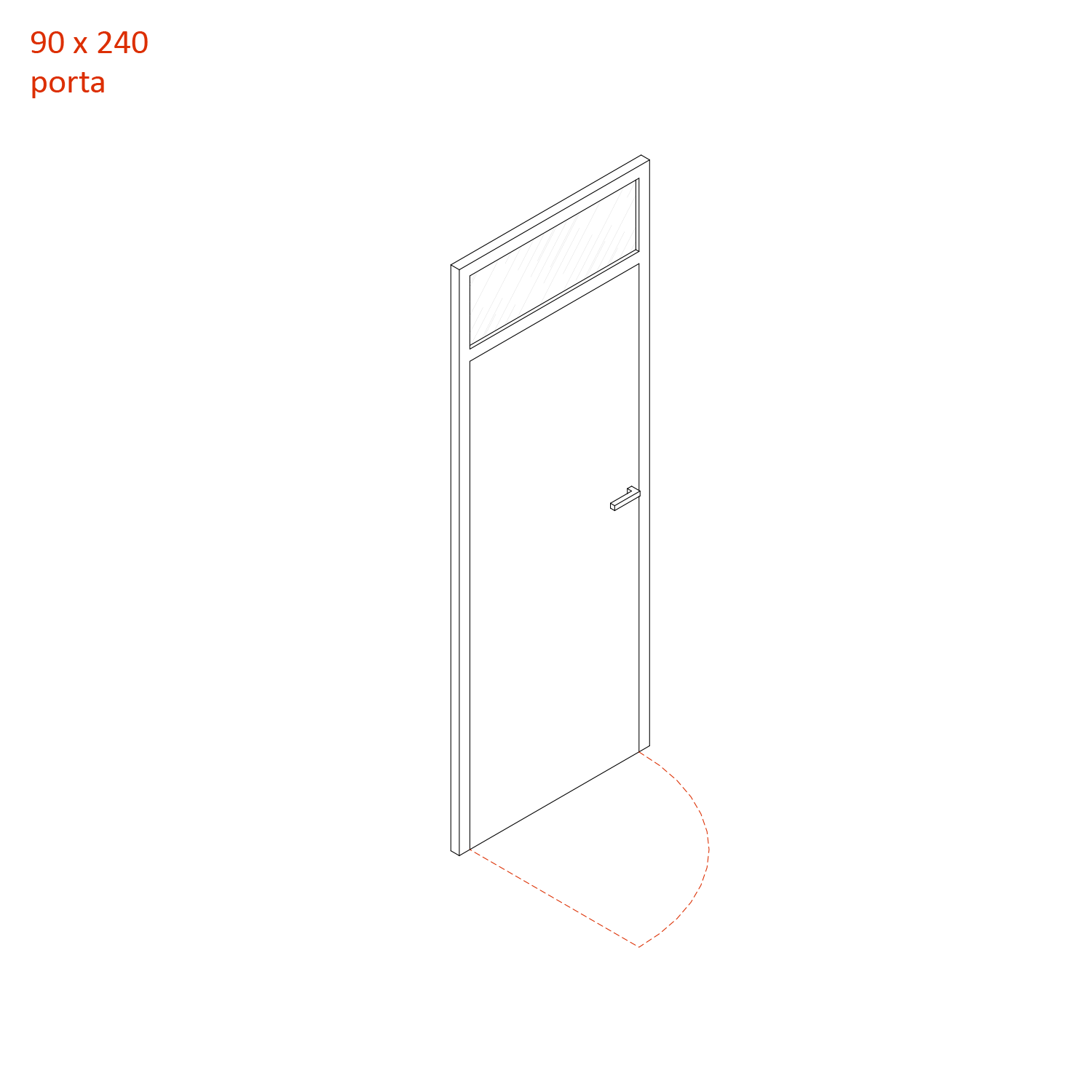

sistema de vedação e esquadrias


sistema de divisórias internas


faixa de serviços com escada central


faixa de serviços com escada lateral


corredor entre unidades habitacionais

PERSPECTIVA JARDIM_1500px.png

pátio interno

PERSPECTIVA COBERTURA_1500px.png

terraços

perspectiva interna 01.png

cozinha integrada

perspectiva interna 02.jpg

possível conformação interna
